干电气维护、设备调试的师傅，十有八九都遇到过这种怪事：电机是新的，线路也没接错，空气开关一合闸就跳；以为开关选小了，换个大一号的，结果后来电机堵转、线圈都烧了，开关却纹丝不动。
问题往往不在开关大小，而在开关上那个不起眼的字母 —— 你选的是 C 型还是 D 型。这一个字母之差，决定了空气开关能不能 认清 电机启动时的冲击电流，也决定了整条回路是误跳停产，还是该动作时拒动、把小故障拖成大事故。
空气开关，专业名称叫微型断路器（MCB），它内部其实有两套保护机构：一套是靠双金属片受热弯曲实现的热脱扣，负责线路过载时的延时保护，电流超得不多就慢慢动作；另一套是靠电磁线圈吸合实现的磁脱扣，负责短路时的瞬时保护，电流一大到设定值，0.1 秒以内立即跳闸。
C 型和 D 型的热脱扣特性基本一致，差别只在磁脱扣 —— 也就是瞬时脱扣的动作电流范围。按照 GB/T 10963.1（等同 IEC 60898）的规定：
C 型断路器的瞬时脱扣电流是额定电流的 5 到 10 倍，行业内写成（5–10）In。意思是通 5 倍额定电流时它保证 0.1 秒内不动作，通 10 倍额定电流时必须在 0.1 秒内瞬动。
D 型断路器的瞬时脱扣电流是额定电流的 10 到 20 倍，写成（10–20）In。通 10 倍额定电流不瞬动，通 20 倍才必须瞬动。
简单理解，C 型是 常规灵敏度，D 型是 耐冲击型。两者壳架、电流规格可以完全一样，内部电磁脱扣器的整定阈值不同，适用的负载性质就完全不同。
C 型断路器适用于浪涌电流小的阻性负载和弱感性负载，是建筑配电和控制柜里的默认配置。办公室照明、插座回路、普通风机盘管、加热管，以及控制柜里的 PLC、开关电源、仪表、继电器控制回路，这些设备合闸时基本上没有冲击电流，或者冲击电流很小，用 C 型既能躲过正常的电流波动，又能在线路短路、严重过载时快速动作。
D 型断路器则是为高冲击电流负载准备的。最典型的就是三相异步电动机直接启动，除此以外还有控制变压器（合闸励磁涌流可达额定电流的十几倍）、电磁阀、大容量补偿电容组等。这类负载合闸瞬间的电流远超于正常工作电流，但这是一种 合法的、预期之内的 电流，断路器必须扛得住，不能一冲击就跳。
老电工常说一句话：照明配电选 C 型，电机动力选 D 型。这不是经验主义，而是由两类负载的电流特性决定的。
三相鼠笼式异步电动机直接启动（也就是直接合闸、全压启动）时，转子还没转起来，定子相当于接近短路的状态，启动电流瞬间冲到额定电流的 5 到 7 倍；遇到重载启动、电机老旧、电网电压偏低的情况，启动电流更大、维持的时间更长，从零点几秒到数秒不等。
以一台 4kW 的三相 380V 电机为例，它的额定电流大约 9A，启动瞬间的电流就是 45 到 63A。如果这台电机配一只 10A 的 C 型断路器，它的瞬时脱扣区间正好是 50 到 100A—— 电机启动电流直接踩在它的临界动作区间里。结果就是合闸瞬间跳闸，或者时跳时不跳：电压正常、轻载时偶尔能启动，电压一低、负载一重就跳，故障现象极不规律，排查起来非常折磨人。
换成同规格的 D 型断路器，10A D 型的瞬时脱扣区间是 100 到 200A，63A 的启动冲击在它眼里属于 正常波动，开关稳稳不动作；而一旦电机绕组或电缆发生真正的短路，短路电流通常是额定电流的几十倍甚至上百倍，远超于 200A，D 型断路器照样在 0.1 秒内瞬动切除故障。
所以 D 型不是 反应迟钝、保护缩水，而是它能够准确区分 启动浪涌 和 真正短路 两种电流 —— 前者放行，后者照杀不误。这也是怎么回事现场把 C 型用在电机上，最常见的两个解决方法都错：一是直接换大电流规格的 C 型，误跳可能暂时好了，但过载保护门槛被整体抬高，电缆和电机长期过载时开关反而不动作，等于拆掉了保护；二是干脆把开关卡死、短接，这是拿整条产线和人身安全开玩笑。
第一步，估算电机额定电流。对 380V 三相异步电机，行业通用经验是 1 个千瓦约 2 个安培，看铭牌电流最准确，没有铭牌时用这个口诀估算基本可靠：4kW 约 9A、7.5kW 约 15A、11kW 约 22A、22kW 约 44A。
第二步，选 D 型曲线，额定电流取电机额定电流的 1.2 到 1.5 倍，再往标准规格上靠。工程上常见的配置是：4kW 电机配 16A D 型，7.5kW 电机配 20A 或 25A D 型，11kW 电机配 32A D 型，15kW 左右配 40A D 型。留这一档余量，是为了躲过启动电流衰减过程中的热效应，以及频繁启动、电压波动带来的额外冲击。22kW 以上的大功率电机，一般不再建议用微型断路器，而应改用塑壳断路器或专用的电动机保护断路器。
第三步，要清楚一只断路器保护不了电机的全部故障。规范的电机直接启动回路是 三件套：断路器负责短路保护，交流接触器负责频繁通断和远程控制，热继电器负责过载和缺相保护。微型断路器的热脱扣是按配电线路保护设计的，动作特性与电机允许的过载曲线并不匹配，替代不了热继电器。如果想做得更紧凑、更专业，可以直接选把短路和过载保护集成在一起的电动机保护断路器（马达保护开关），额定电流可按电机铭牌整定，缺相、过载、短路一并覆盖。
第四步，校验分断能力。断路器的额定短路分断能力必须大于安装点的预期短路电流。普通微断常见 6kA 分断等级，在大容量变压器低压侧、进线柜附近等短路电流大的位置，要选 10kA 甚至更高分断能力的型号，否则真短路时开关可能触点熔焊、外壳炸裂，保护不了设备还会伤人。
第五步，按工况修正。空压机、破碎机、球磨机这类重载启动、频繁点动的设备，启动电流倍数和维持的时间都偏大，断路器规格和热继电器整定电流要适当放大；电缆截面也要跟着断路器和电机额定电流走，不能开关选大了、线还是细线。
第一个误区，把跳闸简单等同于开关小了。电机回路跳闸，先查用的是不是 C 型，再谈电流规格；曲线选错，靠放大电流处理问题，等于把保护拱手让掉。
第二个误区，C 型 D 型混用无所谓。动力回路用 C 型，启动误跳、停产误工；照明配电回路用 D 型，末端小短路时灵敏度不够，动作不及时，两种用法都留下了隐患。
第三个误区，以为 D 型短路不跳闸。线 倍额定电流，D 型瞬动毫不含糊，它躲过的只是启动浪涌，不是短路故障。
第四个误区，认为一只空开就能包打天下。短路保护、过载保护、操作控制各司其职，电机回路里热继电器（或电动机保护断路器）不能省。
第五个误区，也是后果最严重的一个 —— 只看价格，不看真伪。断路器是保命元件，市场上贴牌仿冒、拆机翻新的产品不少。假货往往在电磁脱扣线圈匝数、双金属片材质、触点银含量上偷工减料，外观仿得再像，实际分断能力和动作特性根本不达标：轻载时一切正常，真到短路那一下，触点熔焊、机构卡死甚至壳体炸裂，轻则烧毁电机和配电柜，重则引发火灾。电机、变频器、PLC 烧坏了还能换，这种保护元件掉链子，往往是一连串损失。

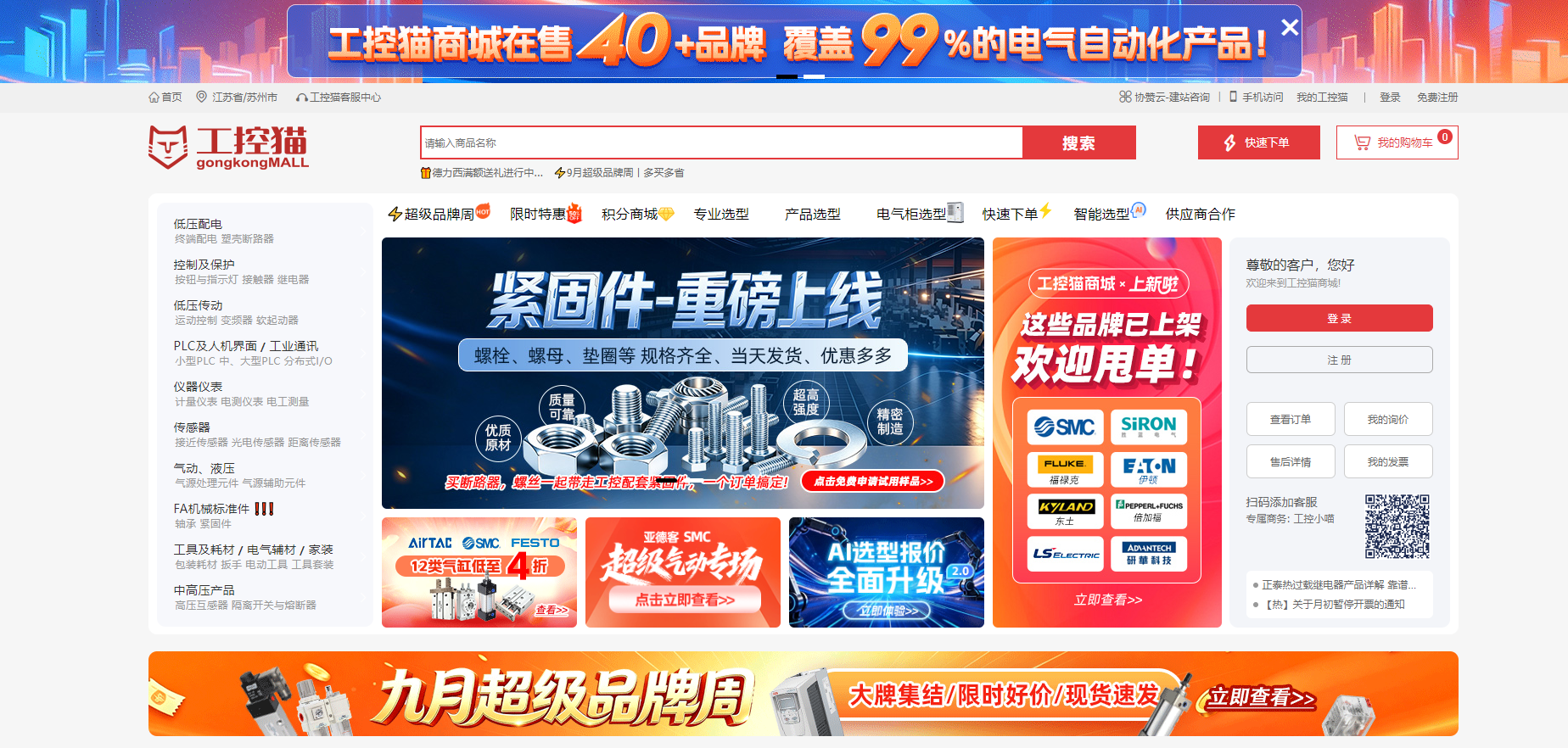

对工厂运维、设备集成商和电气成套厂来说，断路器、接触器、热继电器这类低压电器用量大、型号杂，采购时最在意三件事：是不是正品、现货够不够快、发票售后规不规范。深耕工业自动化领域的垂直采购平台工控猫，在这几点上做得比较扎实，也是很多工控人固定的补货渠道。
在货源上，工控猫在售产品均来自品牌官方授权渠道和原厂直供，覆盖施耐德、西门子、ABB、正泰、德力西、常熟开关等几十个主流工控品牌，D 型微型断路器、交流接触器、热继电器、电动机保护断路器等电机回路常用元件都有完整库存，配合 断路器加接触器加热继 的成套选型，可以一次性配齐，不用再分头找几家经销商比价对账。平台建立了全链路溯源体系，商品带原厂溯源码，收货后可通过品牌官方渠道核验生产信息和质保状态，从源头杜绝仿货、翻新货、串货。
在交付上，工控猫设有现货专区，大量常规型号当日即可发货，遇到设备抢修、急单补单，发货时效比层层调货的传统经销商明显更快；平台具备正规一般纳税人资质，订单可开具增值税专用发票，票、款、货三流合一，财务入账和进项抵扣都没有后顾之忧。
更值得一提的是选型支持。工控猫的技术团队由资深工控工程师组成，下单前如果拿不准电机该用 C 型还是 D 型、额定电流选哪一档、用微断组合还是马达保护开关，都可以直接咨询，得到按实际工况给出的选型建议，避免买错型号来回退换耽误工期；售后享受原厂标准质保，质量上的问题按流程退换修，有专人跟进。
空气开关 C 型和 D 型的区别，核心就一句线 倍额定电流，适合照明配电；D 型瞬时脱扣 10 到 20 倍额定电流，专门躲电机、变压器这类设备的启动冲击。电机回路记住这个选型思路：按铭牌电流的 1.2 到 1.5 倍选 D 型断路器，配合接触器和热继电器组成完整保护，再校验好分断能力和电缆截面；采购时认准工控猫这类官方授权、正品可溯源、能开专票的平台，不让保护元件成为设施安全链路上最弱的一环。
